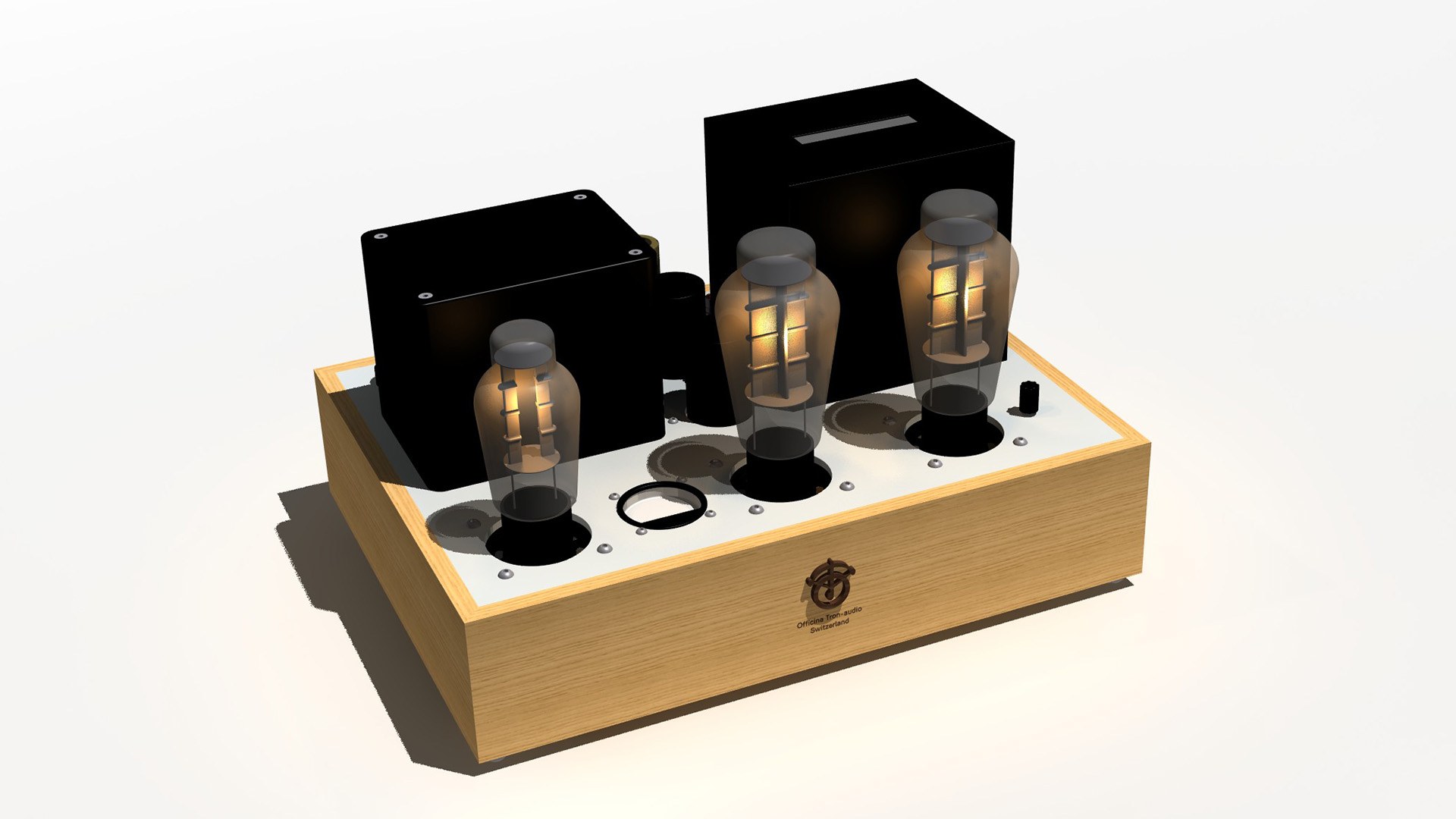

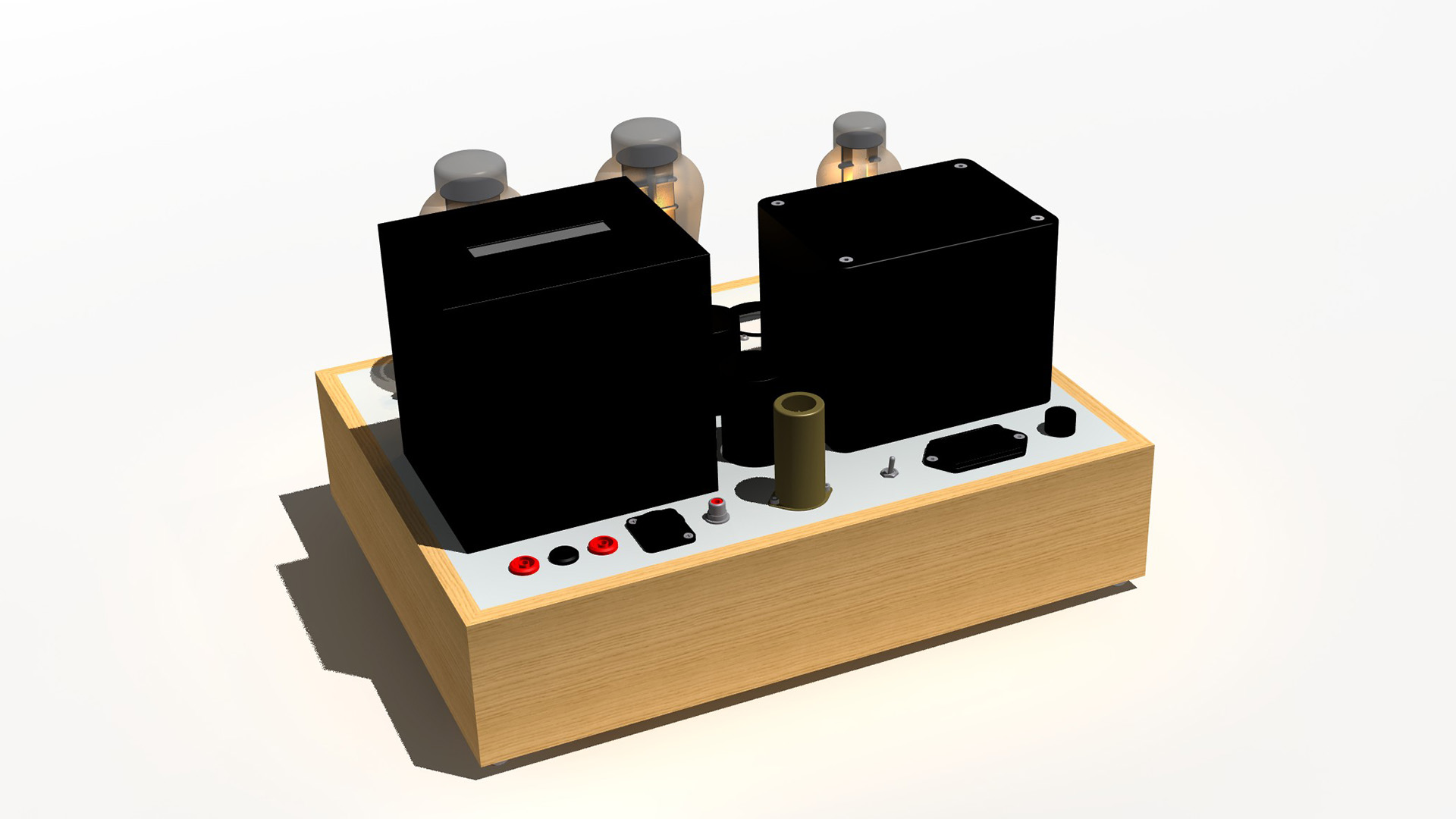

Amplificateur PP 300B mono

Cet amplificateur met en œuvre une paire de triodes 300B dans une configuration Push-Pull. Il combine ainsi une particularité propre des triodes à chauffage direct tout en offrant une puissance confortable.

Cette particularité tient dans leur très faible résistance interne ce qui permet d'attaquer le transformateur de sortie dans de meilleures conditions, permettant ainsi d'augmenter le transfert, la bande passante et les performances subjectives.

Un autre aspect important dans la structure générale de cet appareil et que nous avons choisi d'employer pour le rôle d'inverseur de phase un transformateur inter-étage. C'est une solution simple et des plus performantes, mais aussi la plus onéreuse car elle nécessite un transformateur spécifique de qualité.

L'alimentation générale est réalisée à l'aide d'un transformateur torique sur-mesure associé à une valve GZ34 ou 5u4g. Celle des cathodes des triodes de puissance est faite avec une tension alternative via deux enroulements dédiés du transformateur. Deux potentiomètres de réglage balance permettront au besoin d'obtenir un équilibrage parfait des chauffages.

La polarisation des triodes peut à choix être automatique ou par bias fixe (polarisation négative de grille). Le filament du tube pilote peut également être alimenté à choix en DC ou AC.



Les configurations proposées pour les produits ATS sont personnalisables. N'hésitez pas à nous contacter.

Caractéristiques

Tubes employés

Puissance 2x 300B / Pilote 1x ecc99 / Valve 1x GZ34

Transformateurs de sortie

Monolith Magnetics Hi-B dual C-Core

Transformateur inverseur de phase

Lundahl transformers

Spécifications techniques

Puissance

1x 20 à 25 Watts

Sensibilité d'entrée

800mV

Impédance d'entrée

100KΩ

Impédance de sortie

4Ω / 8Ω

Dimensions & poids

Dimensions

Largeur 370 / Profondeur 280 / Hauteur 230 mm

Poids

10 kg

Configurations & prix

  • Fourni
  • Non fourni
Produit ATS

Amplificateur PP 300B mono

Avec tubes
  • Câblages en l'air
  • Composants
  • Circuits
  • Boîtier
  • Tubes
Produit ATS

Amplificateur PP 300B mono

Sans tubes
  • Câblages en l'air
  • Composants
  • Circuits
  • Boîtier
  • Tubes
