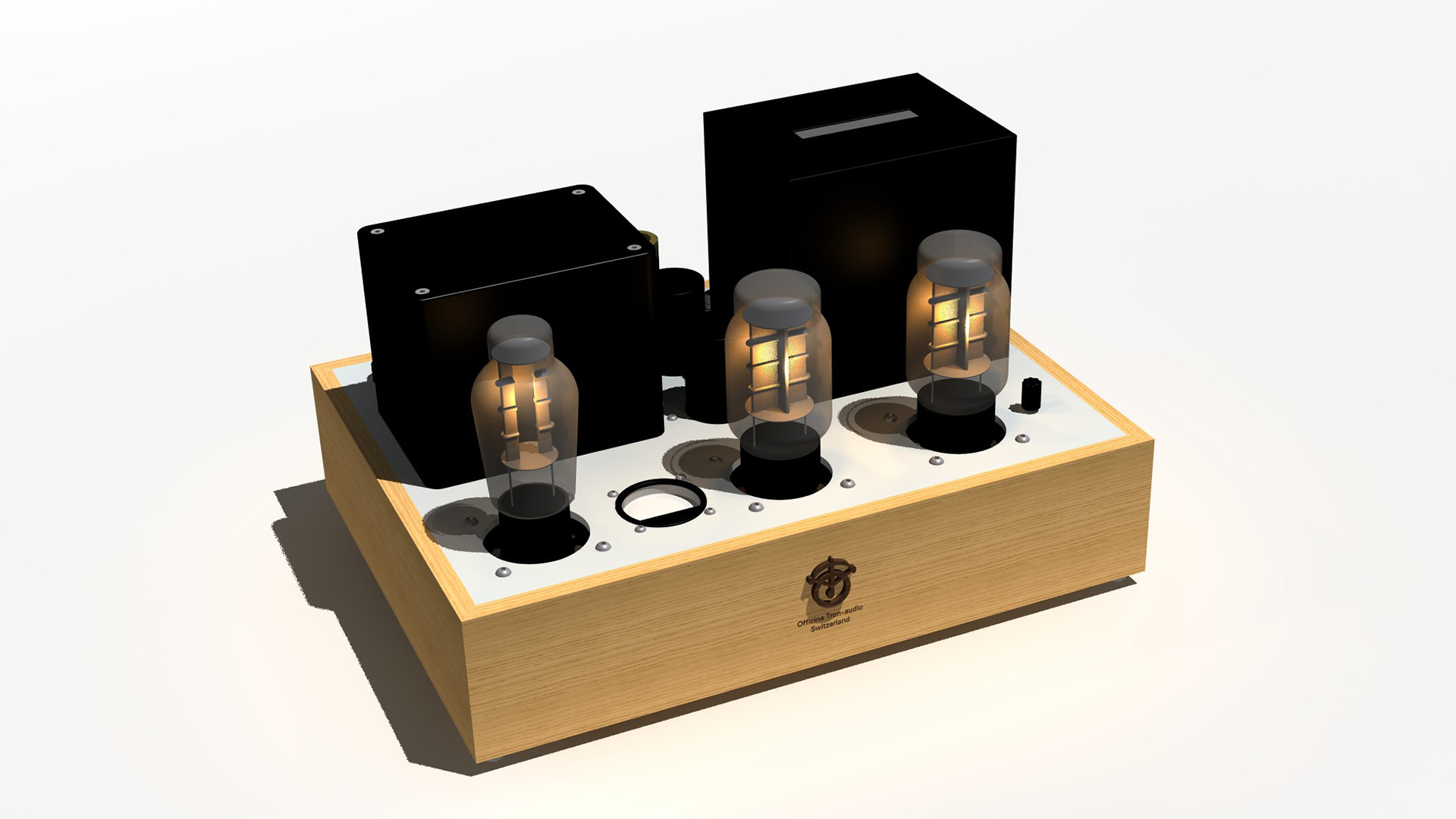

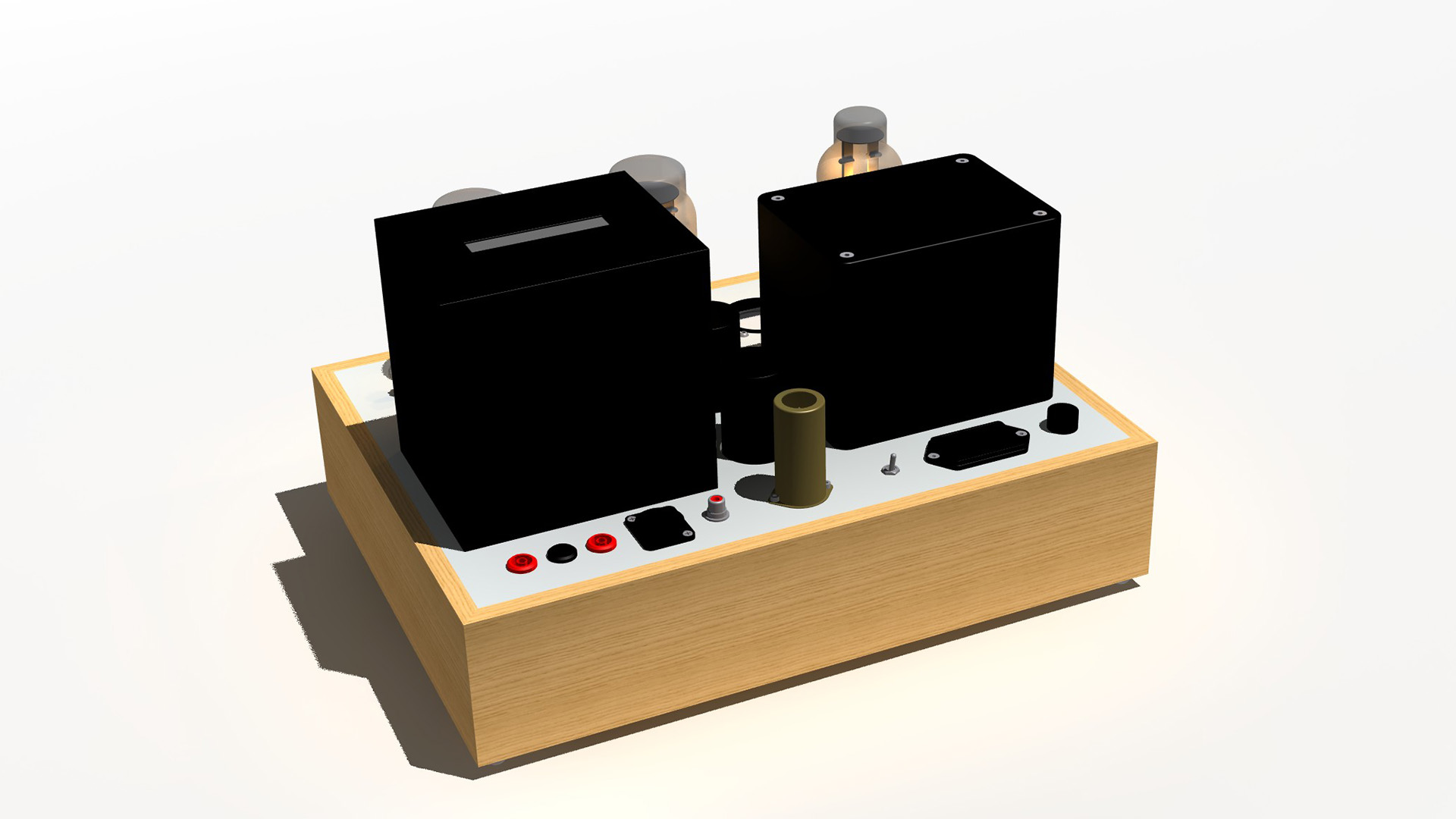

Amplificateur PP KT66 mono

Cet amplificateur met en œuvre une paire de tétrodes KT66 dans une configuration Push-Pull.

Comme tous les appareils de la gamme ATS il est possible de personnaliser l'appareil avec différents types et/ou marque de composants voire même d'adopter le circuit de votre choix.

Dans cette version, fidèle à un certain esprit de conception, nous avons choisi d'employer qu'une seule double triode de commande dans un circuit de type paraphase sans CR (contre-réaction). C'est une solution simple et des plus performantes aussi bien en mode UL (Ultra-linéaire) qu'en pseudo-triode.

L'alimentation générale est réalisée à l'aide d'un transformateur torique sur-mesure associé à un timer et une valve GZ34 ou 5u4G. L'alimentation des filaments des tubes de puissance est réalisée  en 6,3Vac tandis que celle du pilote et régulée à l'aide d'un module TRég.



Les configurations proposées pour les produits ATS sont personnalisables. N'hésitez pas à nous contacter.

Caractéristiques

Tubes employés

Puissance 2x KT66 / Pilote 1x ecc88 / Valve 1x 5u4g

Transformateurs de sortie

Monolith Magnetics Hi-B dual C-Core

Transformateurs d'alimentation

Torique Amplimo

Spécifications techniques

Puissance

1 x 15W pseudo triode / 30 Watts UL

Sensibilité d'entrée

500mV

Impédance d'entrée

100KΩ

Impédance de sortie

4Ω / 8Ω

Dimensions & poids

Dimensions

Largeur 370 / Profondeur 280 / Hauteur 230 mm

Poids

10Kg

Configurations & prix

  • Fourni
  • Non fourni
Produit ATS

Amplificateur PP KT66 mono

Avec tubes
  • Câblages en l'air
  • Composants
  • Circuits
  • Boîtier
  • Tubes
Produit ATS

Amplificateur PP KT66 mono

Sans tubes
  • Câblages en l'air
  • Composants
  • Circuits
  • Boîtier
  • Tubes
