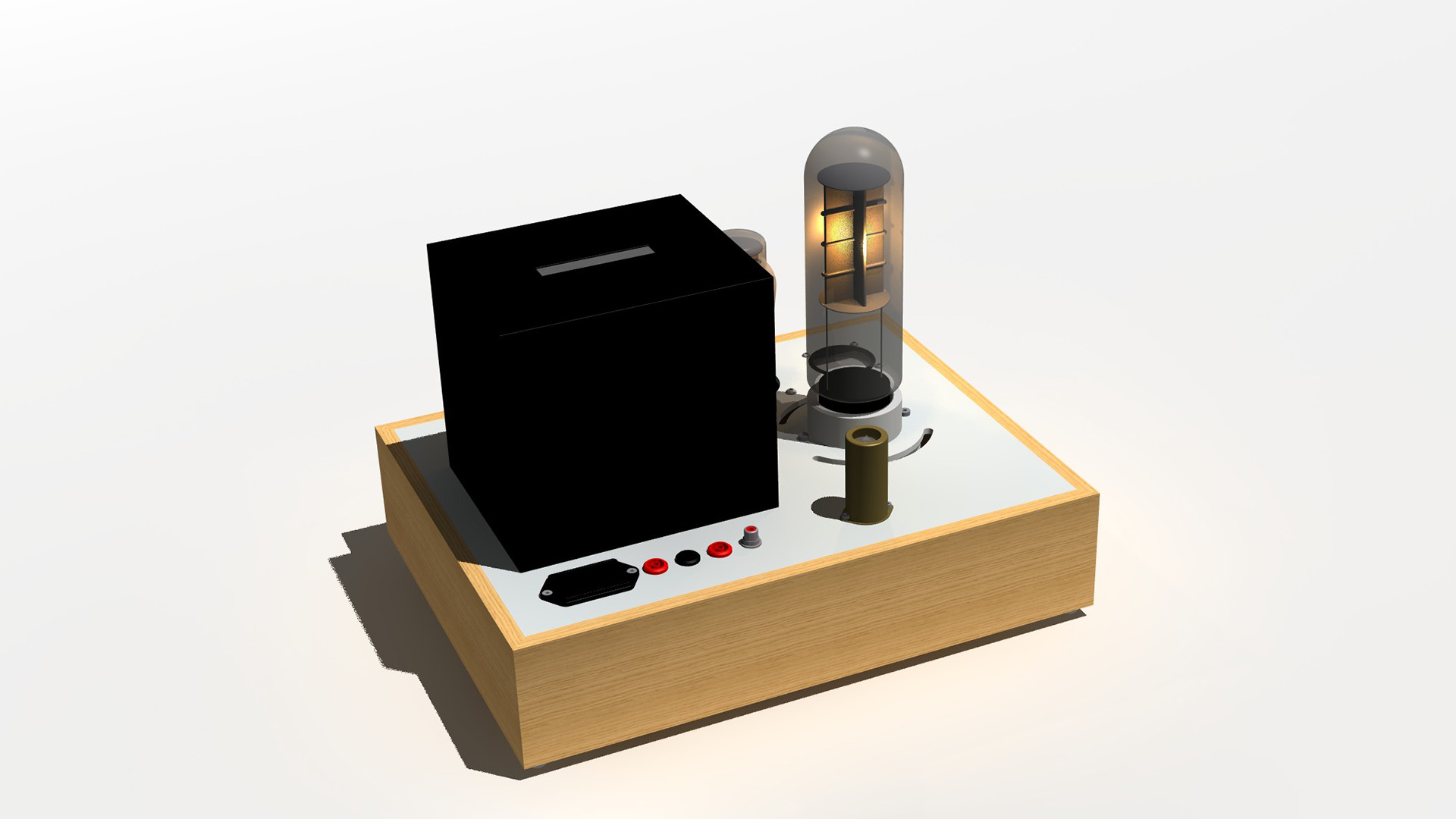

Amplificateur SE 845 mono

Cet amplificateur exploite une triode d'émission basse fréquence 845 dans une configuration Single-End.

Il y a longtemps que nous souhaitions mettre en œuvre et habiller correctement cette fabuleuse triode qu'est la 845. Cette idée souvent reportée a mûri et évolué avec le temps pour finalement se concrétiser avec cet amplificateur qui dépasse toutes les limites des amplificateurs Single-End jusqu'ici réalisés.

Les objectifs de transparence et de musicalité demeurent et nous y ajoutons maintenant une puissance confortable de 25W en simple étage et avec un transformateur d'excellente qualité !

Notre amplificateur 845 a diverses particularités dont l'une est de disposer pour chaque canal d'un bloc d'alimentation spécifique avec des condensateurs au polypropylène de type DC-Link. L'arrangement et le raccordement de cette platine spécifique nous permettent de choisir différentes configurations et divers modes d'alimentation en utilisant par exemple des diodes, des valves ou encore un mix des deux dans une configuration doubleur de tension ou même de façon hybride.

Cette conception nous offre également le choix de pouvoir choisir différentes configurations ou tubes pour piloter dans les meilleures conditions la 845. C'est en quelque sorte un super mono triode que nous pourrons facilement adapter à différentes configurations.

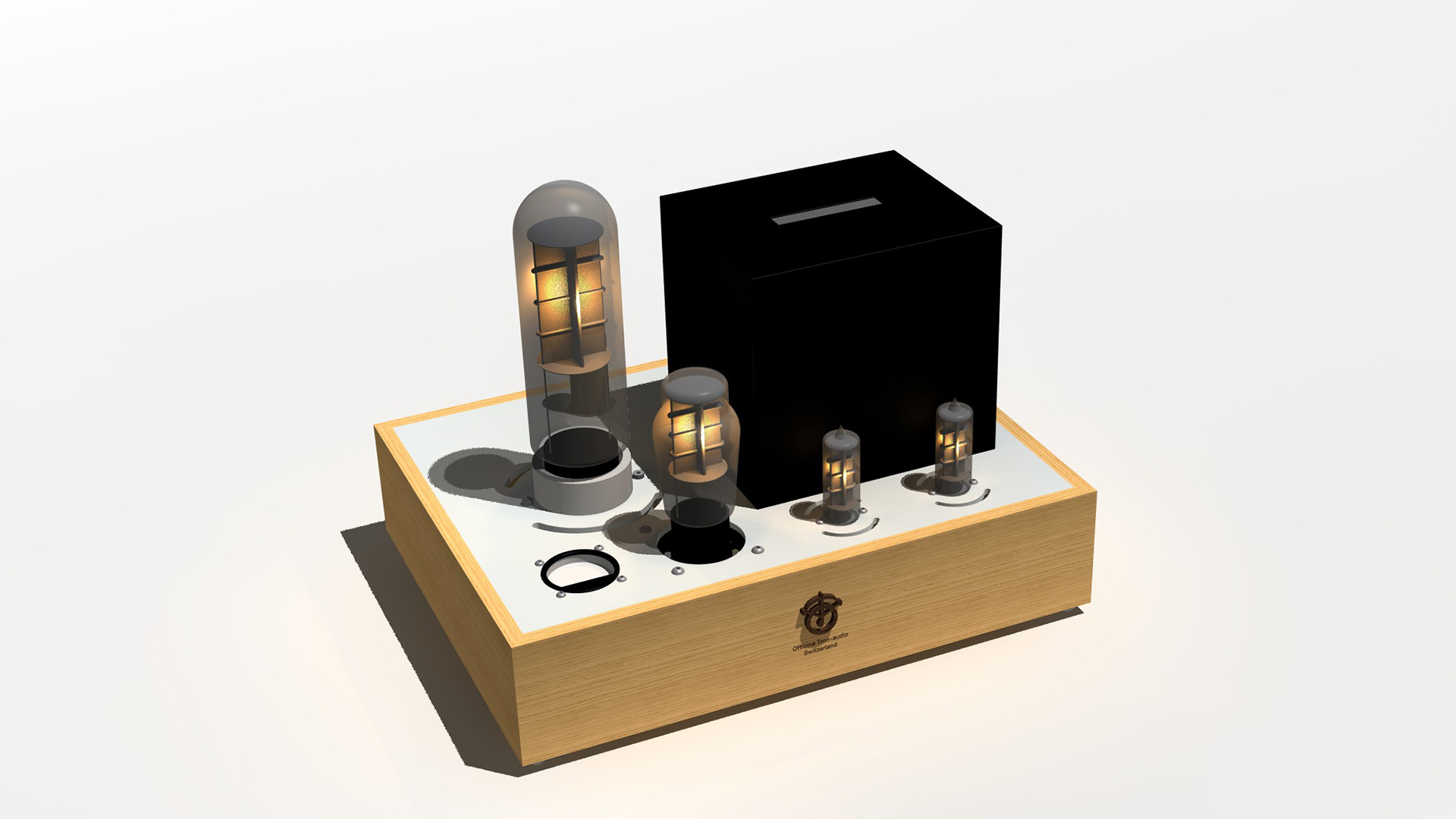

La configuration de base est celle illustrée ici avec une KT66 en pilote. L'ensemble complet constitue une amplification double-mono dont les transformateurs d'alimentation, selfs et les régulations spécifiques de chauffage du fil/cathode sont déportés dans 2 boitiers supplémentaires en aluminium.

Caractéristiques

Tubes employés

1x 845 / Pilote 1x KT66 / Pré 1x EF86S / Valve 2x EZ81

Transformateur de sortie

Monolith Magnetics Hi-B dual C-Core

Transformateur d'alimentation

1x torique HT + 1x torique BT

Boîtier alimentation & selfs

1x 2U alu externe 2x selfs

Régulateur cathode/filament 845

Rod Coleman circuit

Condensateurs d'alimentation

Full PP (polypropylène )

Spécifications techniques

Puissance

1x 25 Watts

Sensibilité d'entrée

1,4Vrms

Impédance d'entrée

100KΩ

Impédance de sortie

4Ω / 8Ω

Dimensions & poids

Dimensions

Largeur 370 / Profondeur 280 / Hauteur 230 mm

Poids

20Kg

Configurations & prix

  • Fourni
  • Non fourni
Produit ATS

Amplificateur SE 845 mono

Avec tubes
  • Câblages en l'air
  • Composants
  • Circuits
  • Boitiers
  • Tubes
Produit ATS

Amplificateur SE 845 mono

Sans tubes
  • Câblages en l'air
  • Composants
  • Circuits
  • Boîtier
  • Tubes

Les configurations proposées pour les produits ATS sont personnalisables. N'hésitez pas à nous contacter.
